Leica Airborne CityMapper - penyelesaian menarik untuk pemetaan bandar

Kemungkinan besar kita tidak akan pernah melihat SmartCity yang sebenar, dengan visi idealnya. Mungkin ada keperluan asas dalam konteks kita daripada memikirkan Internet mengenai sesuatu. Walaupun apa yang dilakukan oleh pengeluar penyelesaian, tidak ada yang meminta mereka. Yang benar adalah bahawa perlumbaan untuk memposisikan dirinya dalam revolusi seterusnya bagaimana industri akan berfungsi di masa depan ada di sana, dan tidak ada pilihan lain selain berusaha memahami ke mana keadaan berjalan.

Walaupun pada akhir artikel ini kita akan memfokuskan pada penyelesaian Leica - topik di mana kita sempat berbual disertai dengan dulang Paisa dengan Laura dari Switzerland dan Pedro dari Brazil, dalam rangka Kongres Rangkaian Pendaftaran Tanah Antara Amerika di Bogotá- menarik untuk melihat bahawa hanya dalam kes menangkap kenyataan, pesaing sekutu besar mengambil usaha mereka sendiri. Di satu pihak, ESRI / AutoDesk dengan pencarian integrasi persekitaran BIM / GIS dengan penyelesaiannya CityEngine, Bentley / Siemens dengan Twin CityPlanner. Dalam kes Hexagon dengan alat Leica CityMapper. Masing-masing mempunyai keanehan yang berbeza, tetapi semuanya dalam pertempuran untuk menyatukan titik akhir yang benar-benar aliran yang berasal dari tangkapan data, pemodelan, reka bentuk, pembinaan, operasi dan kitaran hidup di bawah skema Tahap BIM Hub 3.

Aliran ini telah dipisahkan selama bertahun-tahun, tetapi semakin sukar untuk membezakan pemisahan mereka, kerana itulah yang dimaksudkan dengan pendekatan SmartCity, sebuah konsep yang masih dalam pembinaan tetapi geomatik dan jurutera tidak harus berpaling; kerana keterangkuman dalam data, prosedur dan teknologi akan berlaku pada dekad yang akan datang.

Dari Revolusi Perindustrian Keempat (4IR), SmartCities dan Internet of Things

Asas asap ini adalah akal sehat. Bagaimana inovasi menyumbang untuk mempermudah cara aktiviti manusia dijalankan. Mesin stim adalah usaha penting untuk mempercepat proses, kemudian evolusi berlanjutan hingga penemuan elektrik, dan kemudian penciptaan komputer sebagai instrumen yang sangat diperlukan ketika bekerja; Ketiga penemuan ini dikaitkan dengan tiga revolusi industri yang melaluinya sejarah baru-baru ini.

Pada masa ini, dunia menghadapi revolusi keempat berdasarkan zaman digital, pada premis bahawa teknologi boleh diakses oleh semua dan ini digunakan untuk memberi manfaat kepada masyarakat; dengan itu dapat menggunakan platform desentralisasi informasi (Cloud / BigData), kecerdasan buatan (AI), bioteknologi dan sensor untuk mendapatkan informasi lebih cepat tentang fenomena, pemantauan dan lokasi sumber daya.

Kami berada di saat semua profesional, dari apa pun bidang kepakaran mereka, dapat menggunakan teknologi sebagai sekutu untuk mempromosikan pengembangan persekitaran mereka. Kemajuan dan ruang lingkup teknologi telah menghasilkan transformasi ruang yang penting - seperti halnya infrastruktur - dan ia bukan lagi keinginan banyak, tetapi permintaan dari konteks yang dihuni. Semua kemajuan ini bercita-cita untuk memberi jalan masuk kepada apa yang dipanggil SmartCities; yang merupakan konteks yang memerlukan keharmonian hubungan antara sumber manusia, teknologi, pengurusan maklumat, dan penyesuaian dengan persekitaran.

-Saya faham, merokok lebih dekat dengan fiksyen sains filem pasca-apokaliptik. Tetapi ayolah, ini adalah masalah yang berada di barisan hadapan di mana geolokasi memainkan peranan yang sangat penting.

Penyepaduan sumber dan alat ini akan membolehkan negara dan kerajaan membuat keputusan yang lebih baik, dapat mengoptimumkan ekonomi dan cara hidup mereka, setiap benda yang ada di ruang angkasa akan digunakan untuk menjadi sebahagian daripada kitaran maklumat tak terbatas, apa yang dipanggil IoT (Internet of Things).

Contoh-contoh menarik yang saya nampak dari SmartCity adalah Singapura, yang telah memperoleh kelayakan sebagai salah satu bandar terpintar di dunia, yang mempunyai ciri-ciri ruang intuitif, dengan usaha untuk melaksanakan dan memelihara kemantapan pengawasan dan memantau melalui pelbagai sensor, sebagai tambahan kepada latihan untuk platform yang sentiasa menganjurkan data yang diperoleh, dengan mana anda boleh membuat keputusan mengenai apa yang ada, mengekalkan tumpuan terhadap kelestarian alam sekitar dan struktur.

Visi IoT tidak hanya berkaitan dengan pelaksanaan sensor dalam hal-hal, atau mengekalkan pengumpulan data yang aktif dan terpencil dari setiap alat, tetapi juga bahawa sumber daya dan tindakan yang difokuskan pada pembentukan SmartCities saling terkait dengan proses dokumentasi, reka bentuk, seni bina - kejuruteraan - pembinaan AEC (untuk akronimnya dalam bahasa Inggeris), pemodelan maklumat bangunan (BIM) dan mekanisme pengurusan maklumat seperti GIS, hubungan inilah yang menjadi cabaran sebenar dalam mewujudkan bandar pintar.

Setelah keperluan yang jelas bagi sambungan proses seperti AEC + BIM + GIS, sebagai hab pengurusan maklumat, ia bercita-cita untuk integrasi dengan bandar pemodelan 3D. Oleh itu kegilaan untuk memudahkan dan menyelaraskan pemodelan berdekatan untuk mendapatkan maklumat seperti identiti manusia, dengan rekod seperti teropong digital ke arah paksi pengurusan operasi dalam proses seperti kitaran hidup produk (PLM).

Contoh Leica Airborne CityMapper

Penggunaan teknologi 3D membantu mengurangkan masa dan kos pengumpulan data di lapangan, dan walaupun pada masa ini peralatan ukur yang sedang mereka yang mempunyai penyesuaian dan pengubahsuaian untuk menangkap pemodelan data, ia menarik untuk Hexagon oleh Leica Geosistem telah ditunjukkan sebagai alternatif, mewujudkan sensor yang menangkap pelbagai jenis data secara automatik dan tidak terpisahkan, dengan apa yang dipanggil Leica Airborne CityMapper.

Penangkapan data

Pasaran menawarkan sensor yang boleh disesuaikan dengan drone untuk menangkap imej, inframerah, pecutan, meter kelembapan, sensor di jalanan untuk mengawal aliran kenderaan, pembaca zarah dalam alam sekitar dan lain-lain yang mengambil maklumat dalam ruang daratan. Walau bagaimanapun, nampaknya komitmen Leica Geosystems, dalam evolusinya sebagai pemaju bersejarah teknologi khusus dalam bidang pengambilalihan dan pemprosesan data jauh, mengambil langkah penting dengan melancarkan Airborne Leica CityMapper, yang ingin tahu berfungsi sebagai sensor hibrid udara dengan ciri-ciri seperti:

• Kamera mekanikal dua hala dengan resolusi ruang 80 MP dan pandangan Nadir.
• Empat kamera mekanikal dengan arah penerbangan, resolusi RGB mini 80 MP dan sudut putaran 45º untuk mengambil imej serong.
• Sistem Lidar, kekerapan pengulangan 700 Hzs, pengimbas seragam corak yang berbeza, bidang penglihatan 40, analisis gelombang dan sifat dalam masa nyata.

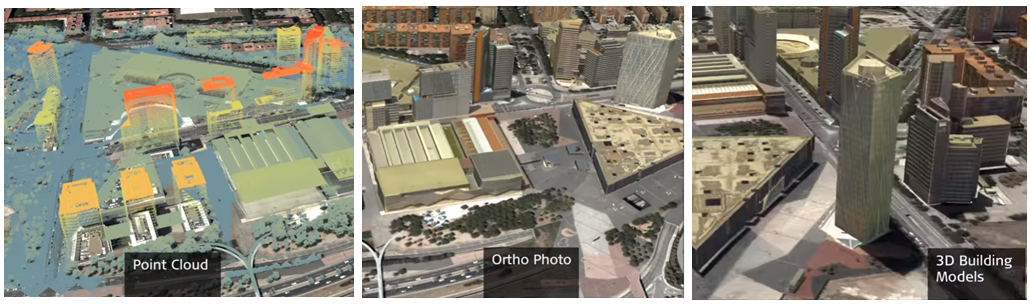

Ia diciptakan untuk fungsi pemetaan kota dan pemodelan kota mereka, yaitu, melampaui hanya geolokasi elemen, ia dapat membuat ortofoto, awan titik, model DEM dan 3D; Oleh itu, Hexagon dengan sensor ini berusaha untuk menyediakan barisannya alat penting untuk pembangunan SmartCities; membantu memahami fungsi persekitaran dan dinamika bandar yang rumit. Strukturnya yang kompleks merangkumi penangkapan sejumlah besar data dalam satu penerbangan, suatu masalah yang tidak terjadi pada sensor jarak jauh konvensional, seperti satelit pemerhatian Bumi, GNSS, atau radar.

Walaupun, kewujudan platform ruang yang akan menyediakan data pelengkap yang lain tidak akan diabaikan; Dengan sensor baru ini, tidak perlu memilih antara produk, seperti imej atau awan titik, kerana semua maklumat itu akan berada dalam satu penerbangan.

Sensor udara ini dapat menangkap dengan cepat dan efisien dari bandar-bandar terkecil, ke bandar-bandar dengan kepadatan bandar tertinggi, membantu mengelakkan membelanjakan sumber-sumber kewangan pada pelbagai pelan penerbangan atau rancangan misi

Rawatan data

Untuk memproses jumlah maklumat yang dihasilkan oleh sensor ini, Leica menyediakan sistem, dipanggil oleh mereka sebagai platform alur kerja bersatu, yang merangkumi aktiviti-aktiviti dari penangkapan, pemprosesan data dan visualisasi data, melalui perisian khusus bernama HxGN.

Mereka telah berusaha agar perisian ini mudah dan intuitif, melalui langkah-langkah yang sangat spesifik yang membimbing pengguna untuk menghasilkan produk yang mereka perlukan. Ini melibatkan aliran kerja sehingga produk yang dihasilkan dari tangkapan dihasilkan dengan cara secepat mungkin; setiap produk mempunyai butang tindakan tertentu. Walaupun perisian ini menawarkan antara muka yang sederhana, ia juga memerlukan juruteknik atau penganalisis yang berpengalaman dalam mengendalikan jenis data ini.

Adalah mungkin, mengikut keperluan, untuk menambah beberapa lesen yang sesuai dengan data yang ditangkap. HxGN, direka untuk memproses proses data berganda yang dihasilkan oleh CityMapper, melalui tiga modul utama: RealWorld, RealCity dan RealTerrain.

• RealWorld: direka khusus untuk projek yang melibatkan imej berskala besar, termasuk modul penjana orto - mozek orto, maklumat awan titik.
• RealTerrain: adalah penyelesaian pasca pemprosesan untuk data Lidar untuk kawasan yang luas dan kepadatan struktur yang tinggi. Termasuk modul penjana ortho - orthomosaics, maklumat dan log awan titik, penentukuran automatik, dan metrik data.
• RealCity: ia adalah modul sokongan untuk SmartCities, yang membolehkan untuk menghasilkan pemodelan 3D struktur yang ditangkap. Ia termasuk modul penjana orto - ortomosaik, maklumat awan titik, pemodel bandar, mapper tekstur dan editor 3D.

Ini jelas merupakan cabaran yang kuat untuk apa yang dicari oleh Bentley Systems, dengan sesuatu yang hampir sama dengan apa yang akan kita bicarakan pada masa yang lain, dengan pasukan ContextCapture, CityMapper dan Topcon. Masih belum dapat dilihat bagaimana duo Esri / AutoDesk menangani hal ini, yang akan memakan masa untuk mengintegrasikan alat yang mempunyai laluan sendiri seperti Drone2Map, Recap, Infraworks, meninggalkan cabaran untuk mengintegrasikan pengeluar peralatan dengan visi yang selaras. Trimble juga membawa alternatifnya.

Ujian dan Aplikasi

Salah satu ujian pelancaran sensor dijalankan oleh syarikat Langit biru dari United Kingdom, dengan lawatan pengintaian udara yang menarik, yang dalam hal ini menggunakan tangkapan data melalui gambar nadir dan serong dengan imbasan laser 3D, di beberapa kawasan termasuk London. Gambar menunjukkan serentak sebelum dan selepas penangkapan, serta awan titik yang berkaitan dengan struktur yang terdapat di kawasan itu. Ketepatan data berkenaan dengan struktur asal menunjukkan pentingnya alat ini untuk masa depan bandar.

Leica telah menyatakan bahawa dia belum menyelesaikan tugasnya dengan CityMapper, kerana mereka perlu membina tidak lama lagi fungsi untuk menghasilkan dan postprocess mosaik besar orthophotos kawasan-kawasan urbanized besar. Penggunaan sensor ini mempunyai beberapa jenis aplikasi, di mana ia boleh dinamakan:

• Kadaster dan Perancangan,
• Sambutan cepat kepada kecemasan,
• Memantau tumbuh-tumbuhan di bandar,
• Keselamatan,
• Pemodelan lalu lintas kenderaan,
• Perjalanan maya,
• Senibina,
• Pengiklanan,
• Permainan video

Pelaksanaan teknologi seperti Leica CityMaper, sangat diperlukan untuk SmartCities, kerana ia bukan hanya menunjukkan lokasi semua elemen ruang, tetapi model strukturnya, mengintegrasikan maklumat ini dengan yang dihasilkan dari sensor lain seperti suhu dan kelembapan dari alam sekitar, dapat menunjukkan kawasan di mana kepadatan bandar telah meningkatkan suhu atau mengubah iklim.

Perspektif dari perspektif kita

Sekiranya ada satu perkara yang tidak dapat kita hindari, adalah teknologi skop ini akan berubah (sekali lagi) dan mempermudah cara kita melakukan sesuatu hari ini dalam industri fotogrametri, pemetaan, reka bentuk infrastruktur dan pengurusan aset. Oleh itu, revolusi keempat tidak begitu jauh, walaupun tidak ada semua syarat untuk melakukan pembesaran besar-besaran di semua industri, tetapi mereka akan menetapkan nada untuk masalah yang sudah beroperasi di sensor ini seperti robotik, transmisi, penyimpanan dan penggunaan sumber semula jadi lain, seperti tenaga. -mengetahui bahawa penangkapan gambar berlaku melalui tenaga suria, dan denyutan yang dipancarkan oleh sensor dalam kes Lidar-. Kemudian dalam aplikasi kita melihat potensinya dalam aspek yang dilihat di SmartCities seperti realiti maya, simulasi berguna sebagai pencegahan kerentanan dan bahkan untuk penggunaan yang tidak berguna tetapi menguntungkan secara ekonomi seperti permainan video.

Walaupun pragmatisme saya mendesak inovasi teknologi baru muncul, cakrawala kelihatan menjanjikan, walaupun penerimaan oleh syarikat dan profesional Geo-engineering akan berkembang kerana penyelesaiannya komprehensif, baik untuk menangkap dan memodelkan Maklumat seperti pengemaskinian dan pembukaan terkawal untuk integrasi kepada penyelesaian pengguna akhir.
