Lukis mata, baris dan teks dari poligon ke Excel ke AutoCAD

Saya mempunyai senarai koordinat ini dalam Excel.

Di dalamnya terdapat koordinat X, koordinat Y, dan juga nama untuk bucu. Apa yang saya mahu ialah melukisnya dalam AutoCAD. Dalam kes ini, kami akan menggunakan pelaksanaan skrip daripada teks bercantum dalam Excel.

Kumpulkan perintah untuk penyisipan mata dalam AutoCAD

Jadual yang ditunjukkan dalam graf, seperti yang anda lihat, termasuk lajur dengan nama puncak, maka koordinat UTM untuk lajur X, Y.

Perkara pertama yang mesti kita lakukan ialah menggabungkan koordinat seperti yang diharapkan oleh perintah AutoCAD. Sebagai contoh, untuk menarik titik yang akan kita bahas: POINT coordinateX, coordinateY.

Jadi, apa yang akan kami lakukan ialah memasukkan lajur baru dengan data yang disatukan ini, dalam bentuk:

POINT 374037.8,1580682.4
POINT 374032.23,1580716.25
POINT 374037.73,1580735.14
POINT 374044.98,1580772.49
POINT 374097.77,1580771.83
POINT 374116.27,1580769.13

Untuk melakukan penggabungan ini saya telah melakukan perkara berikut:

• Saya telah memanggil sel D4 dengan nama POINT,
• Saya telah mencipta dengan fungsi concatenate, rentetan yang merangkumi sel POINT, kemudian saya telah meninggalkan ruang menggunakan " ", kemudian saya telah menggabungkan sel B5 dengan pembulatan dua digit, kemudian untuk melukis koma yang telah saya gunakan "," , maka saya telah menggabungkan sel C5. Kemudian saya telah menyalin untuk baris yang lain.

Lukiskan mata dalam Excel

Saya telah menyalin kandungan lajur D ke fail teks.

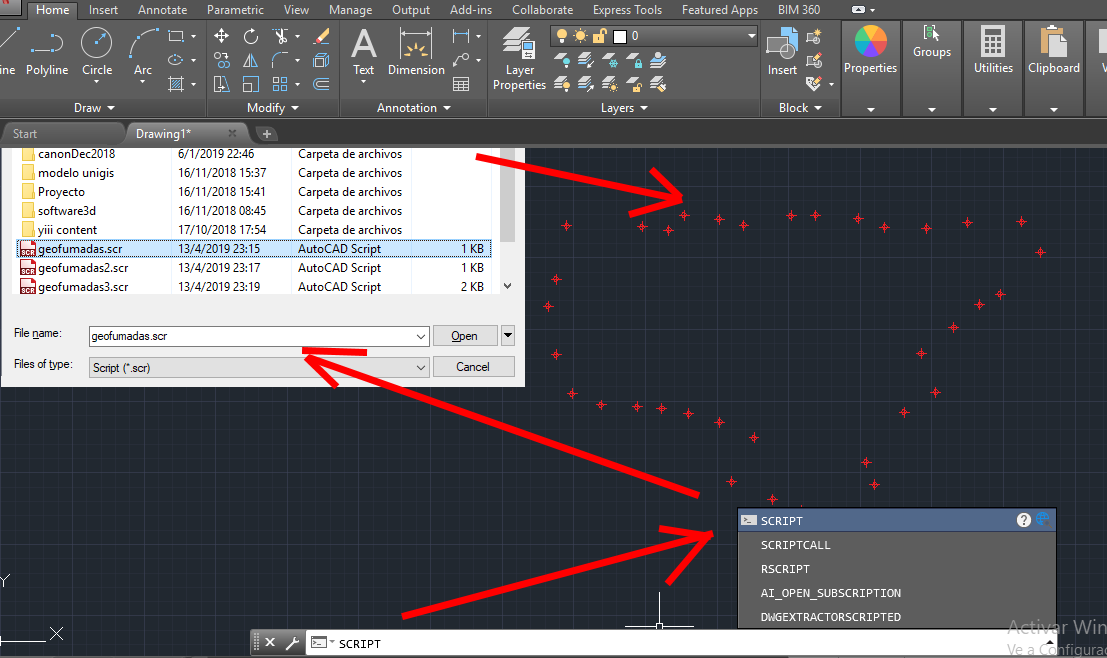

Untuk melaksanakannya, anda taip pada bar arahan SCRIPT, kemudian kekunci Enter. Itu membawa penjelajah dan saya mencari fail yang telah saya panggil geofumadas.scr. Setelah dipilih, butang terbuka ditekan.

Dan voila, di sana kita mempunyai simpang yang ditarik.

Sekiranya titik tidak dapat dilihat, perlu memperbesar set objek yang lengkap. Untuk ini kami menulis perintah Zoom, enter, Extent, enter.

Sekiranya mata kelihatan tidak kelihatan, arahan PTYPE dilaksanakan, maka yang ditunjukkan dalam imej dipilih.

Keluarkan arahan dalam Excel dan lukis poligon dalam AutoCAD

Untuk melukis poligon itu akan menjadi logik yang sama. dengan varian bahawa kita akan menggunakan perintah PLINE, kemudian koordinat gabungan dan akhirnya perintah TUTUP.

PLINE
374037.8,1580682.4
374032.23,1580716.25
374037.73,1580735.14
...
374111.31,1580644.84
374094.32,1580645.98
374069.21,1580647.31
374048.83,1580655.01
TUTUP

Kami akan memanggil skrip ini geofumadas2.scr, dan ketika kita melaksanakannya kita akan mendapat jejak gambar. Saya memilih warna kuning untuk melihat perbezaannya dengan bucu merah.

Keluarkan arahan dalam Excel dan perhatikan simpulan di AutoCAD

Akhirnya, kita perlu memberi penjelasan teks lajur pertama sebagai anotasi di setiap bucu. Untuk ini, kami akan menggunakan arahan perintah dengan cara berikut:

TEXT JC 374037.8,1580682.4 3 0 1

Perintah ini mewakili:

• Perintah TEXT,
• Syarat teks, dalam kes ini dibenarkan, itulah sebabnya surat J,
• Titik utama teks, kami memilih Pusat, itulah sebabnya huruf C
• Koordinat yang disatukan X, Y,
• Kemudian saiz teks, kami telah memilih 3,
• Sudut putaran, dalam kes ini 0,
• Akhirnya teks yang kami harap, bahawa dalam baris pertama akan menjadi nombor 1

Sudah disebarkan ke sel lain, ia akan seperti berikut:

TEXT JC 374037.8,1580682.4 3 0 1
TEXT JC 374032.23,1580716.25 3 0 2
TEXT JC 374037.73,1580735.14 3 0 3
TEXT JC 374044.98,1580772.49 3 0 3A
TEXT JC 374097.77,1580771.83 3 0 4
TEXT JC 374116.27,1580769.13 3 0 5
TEXT JC 374127.23,1580779.64 3 0 6
...

Saya memanggil fail geofumadas3.cdr

Saya telah mengaktifkan warna hijau, untuk melihat perbezaannya. Setelah skrip dijalankan, kita akan memiliki teks dalam ukuran yang ditunjukkan, tepat di tengah koordinat.

Muat turun Fail AutoCAD digunakan dalam contoh ini.
